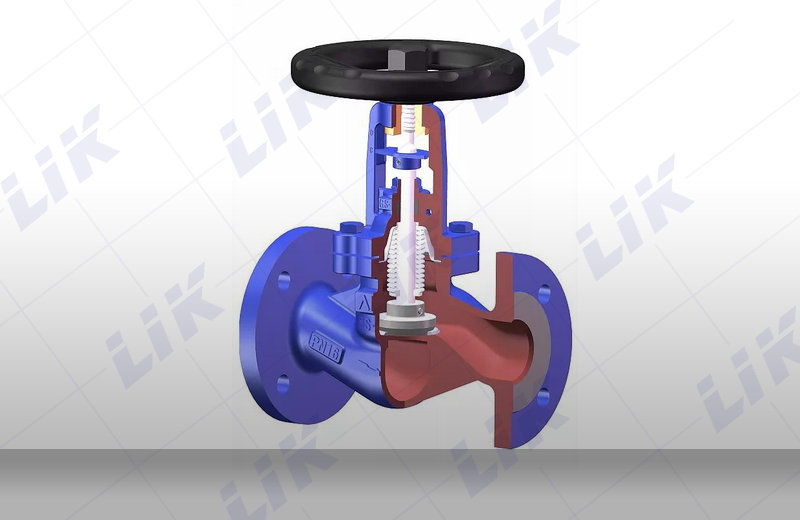

進口鑄鋼法蘭截止閥又稱截門閥，屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力是閥桿和填料的摩擦與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障
進口鑄鋼法蘭截止閥技術參數
|
公稱通徑 |
DN15-DN300 |
|
公稱壓力 |
1.6MPa-16.0MPa |
|
適用介質 |
水、油、氣 |
|
適用溫度 |
-20℃-425℃ |
|
閥體材質 |
碳鋼、鑄鋼 |
|
設計標準 |
DIN 3356 結構長度標準：DIN 3202 |
|
連接法蘭標準 |
DIN 2543-2545 試驗和檢驗標準：DIN 3230 |
進口鑄鋼法蘭截止閥零部件材質
|
名稱 |
材質 |
|
閥體 |
WCB |
|
閥蓋 |
WCB |
|
閥瓣 |
A105 |
|
密封面 |
20Cr13 |
|
閥桿 |
20Cr13 |
|
墊片 |
304+柔性石墨 |
|
螺栓 |
35CrMoA |
|
螺母 |
35CrMo |
進口鑄鋼法蘭截止閥的特點
1、產品設計制造按國家標準，結構合理，性能優良，造型美觀。
2、閥瓣、閥座密封面用鐵基合金堆焊司太立鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
4、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要和用戶需求。
5、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用在各種壓力、溫度及介質工況。
6、側密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，填料更換可在不停機情況下進行方便快捷不影響系統運行
進口鑄鋼法蘭截止閥尺寸表
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
|
H |
218 |
258 |
275 |
280 |
330 |
350 |
400 |
355 |
415 |
460 |
510 |
710 |
786 |
925 |
應用
鑄鋼法蘭截止閥是使用廣泛的一種閥門之一，由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。
